Ürün Açıklaması
Koruma levhası, esas olarak elektrikli araçlar için kullanılan 5 serisi Li-ion piller içindir.
Her pilin gerçek zamanlı voltajı, şarj ve deşarj akımını ve ortam sıcaklığını tespit etmek için işlemci olarak 5S lityum piller için özel IC kullanır.
Aşırı şarj koruması, aşırı deşarj koruması ve kısa devre koruması gibi şarj ve deşarj için çeşitli koruyucu işlevler.
Düşük güç tüketimi, çalışma akımı yaklaşık 25uA ve sessiz akım yaklaşık 6uA.
Doğru koruma levhası 'i seçmek ve uygun şekilde uygulamak, pillerinizin uzun ömürlü olması için hayati önem taşımaktadır.
Özellikler:
Şarj gerilimi: 19/21V
Tek hücreli şarj voltajı: 3.8/4.25V
Sürekli deşarj akımı: 8-20A
Aşırı şarj tek hücre algılama gerilimi: 3.85-4.25V
Aşırı şarj koruması gecikmesi: 1S
Aşırı şarj tek hücre kurtarma gerilimi: 3.75-4.13V
Aşırı şarj koruması serbest bırakma gecikmesi: 1mS
Aşırı deşarj tek hücre algılama gerilimi: 2-2.8V
Aşırı deşarj koruma gecikmesi: 1S
Aşırı deşarj tek hücreli kurtarma voltajı: 2.5-3.0V
Aşırı deşarj koruma serbest bırakma gecikmesi: 100 ± 20mS
Aşırı akım algılama gerilimi: 0.1-0.4V
Aşırı akım algılama akımı: 30 ± 5A
Aşırı akım algılama gecikmesi: 1S
Kısa devre koruma desteği: evet
Kısa devre algılama gecikmesi: 250uS
Kısa devre serbest bırakma gecikmesi: 1S
Kısa devre algılama gerilimi: 0.8V
Kurtarma durumu: otomatik bağlantı kesildikten sonra
Aşırı sıcaklık koruma sıcaklığı: 70 ± 5 °
Kurtarma sıcaklığı: 55 ± 5 °
Çalışma durumu: 25uA (25 °)
Stand-by durumu: 6uA(25 °)
Deşarj ana devre iç direnci: 30 ± 5mΩ
Çalışma sıcaklığı: -40 °-85 ° RH≤ 75%
Mağaza sıcaklığı: -40 °-125 ° RH≤ 75%

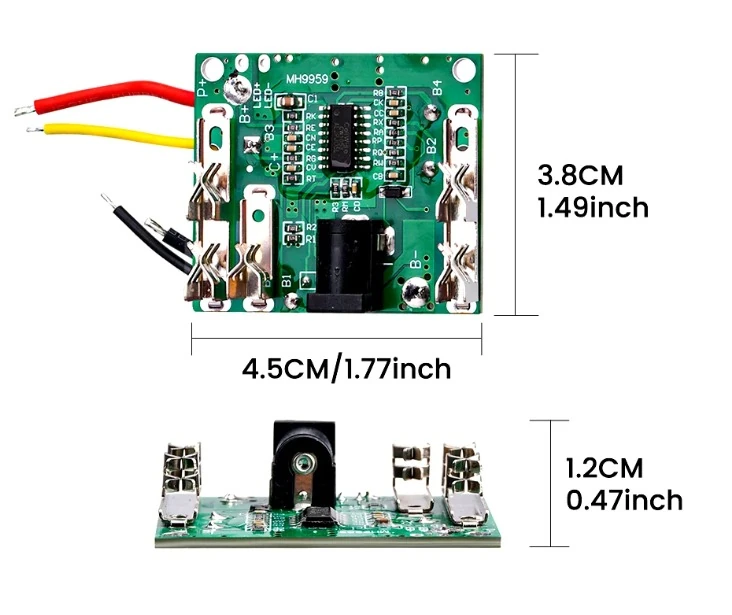

SizeLength x genişlik: 45x4 0mm/1.77*1.57"
